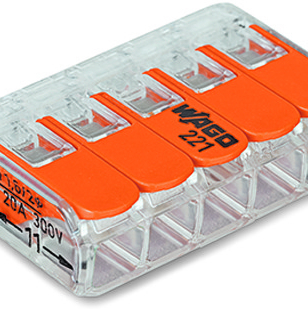

złączka instalacyjna COMPACT do wszystkich rodzajów przewodów; złączka 5-przewodowa; z dźwigniami; maks. temperatura otoczenia 85°C
| Nazwa |
Wartość |
Jednostka |
| łączna liczba zacisków |
5 |
|
| łączna liczba potencjałów |
1 |
|
| kolor |
przeźroczysty |
|
| parametry znamionowe zgodnie z 1 |
EN 60664 |
|
| napięcie znamionowe (II / 2) [V] |
450 |
V |
| napięcie znamionowe udarowe (II / 2) [kV] |
4 |
kV |
| prąd nominalny [A] |
32 |
A |
| technika podłączania przewodu |
CAGE CLAMP® |
|
| liczba zacisków |
5 |
|
| rodzaj montażu |
Operating lever |
|
| materiał podłączanego przewodu |
Copper |
|
| Nominal cross section |
4 mm² |
|
| jednodrutowy, montaż przy pomocy narzędzi |
0,2 … 4 mm² / 24 … 12 AWG |
|
| wielodrutowy, montaż przy pomocy narzędzi |
0,2 … 4 mm² / 24 … 12 AWG |
|
| linkowy, montaż przy pomocy narzędzi |
0,14 … 4 mm² / 24 … 12 AWG |
|
| dł. odizolowania przewodu |
11 mm / 0.43 in |
|
| rodzaj oprzewodowania |
oprzewodowanie z boku |
|
| klasa palności zgodnie z UL 94 |
V2 |
|
| ciężar [g] |
4.048 |
g |
| szerokość |
29,9 mm / 1.177 in |
|
| wys. |
8,3 mm / 0.327 in |
|
| gł. |
18,6 mm / 0.732 in |
|
| wskazówka dot. bezpieczeństwa 1 |
* w instalacjach uziemionych |
|
