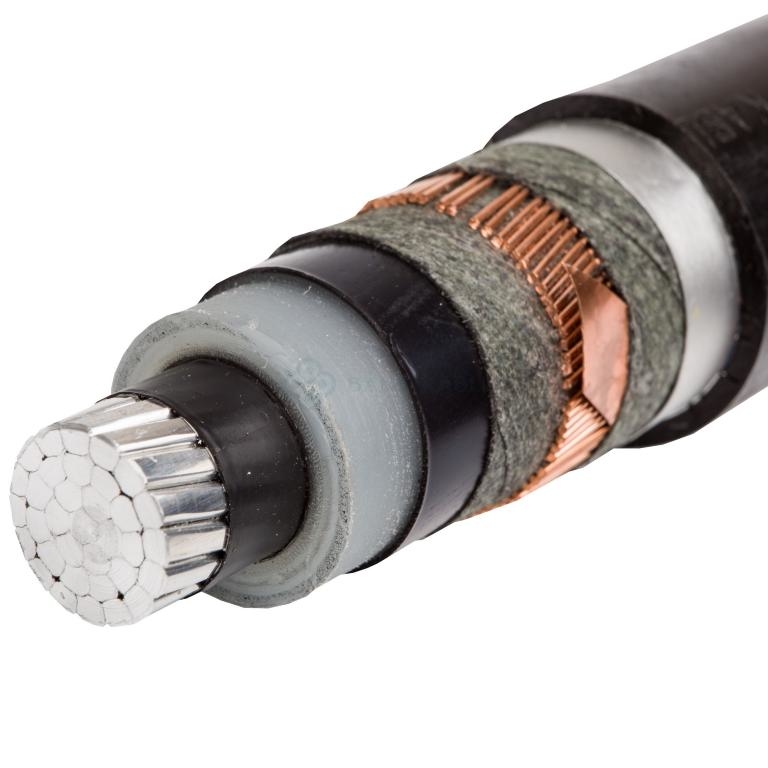

Kabel elektroenergetyczny jednożyłowy XRUHAKXS 1x120 12/20kV z żyłą aluminiową o izolacji z polietylenu usieciowanego z żyłą powrotną miedzianą koncentryczną uszczelnioną wzdłużnie i promieniowo, z powłoką z polietylenu termoplastycznego.
Kabel do przesyłu energii elektrycznej w liniach o napięciu znamionowym nie przekraczającym U0/U (Um)=12/20 (24)kV, przeznaczony do układania na stałe, do układania w ziemi oraz kanałach kablowych, do wewnętrznego i zewnętrznego zastosowania.
Budowa:
- - Żyła: okrągła, aluminiowa, zagęszczona
- - Ekran na żyle: polietylen półprzewodzący
- - Izolacja: polietylen usieciowany
- - Ekran na izolacji: polietylen półprzewodzący
- - Obwój ekranu: taśma półprzewodząca blokująca wodę
- - Żyła powrotna: druty miedziane okrągłe, spirala - taśma miedziana
- - Obwój ośrodka: taśma półprzewodząca blokująca wodę
- - Uszczelnienie promieniowe: taśma Al z kopolimerem PE ułożona wzdłużnie
- - Powłoka: polietylen termoplastyczny
Dane techniczne:
- - Maksymalna temperatura żyły dla obciążenia długotrwałego: +90°C
- - Maksymalna temperatura żyły roboczej przy zwarciu 5 sek.: +250°C
- - Najniższa dopuszczalna temperatura układania kabla: -20°C
- - Minimalny promień gięcia: 15 x średnica kabla
-
| SPECYFIKACJA TECHNICZNA |
| Waga [kg] |
1.5300 |
| Kolor |
Czarny |
| Długość |
na metry |
| Ilość żył |
1 |
| Przekrój / Średnica |
120.0 |
| Izolacja |
XLPE (polietylen usieciowany) |
| Napięcie znamionowe |
12/20kV |
| Materiał żyły |
Aluminium |
